缺陷檢測技術是提高產品質量的有力保證,對于減少或避免因缺陷引起的意外事故有積極作用。工業CT作為一種實用的無損檢測技術，已廣泛應用于航空、石油、鋼鐵、機械、汽車、采礦等領域，它可以在無損傷狀態下，準確檢測工件的內部結構。
工業CT 圖像缺陷檢測的目的，是從CT圖像中尋找工件的缺陷所在，并獲得有關缺陷的盡可能精確的信息。對于大多數人而言，CT(Computed Tomography)可能指醫療學科上的CT技術。實際上，CT的應用早已延伸至了工業測量行業。隨著工業測量從外部傳統測量向內部無損分析及全尺寸測量轉變，工業CT技術應運而生。
近年來，工業CT憑借著強大的檢測技術以及逐漸廣泛的應用范圍，被譽為未來測量技術的趨勢。據數據顯示，2017年我國工業CT檢測系統市場規模達到10.9億元，預計到2021年我國工業CT檢測系統市場規模將達到16.3億元。
工業CT是什么？
工業CT即工業計算機斷層掃描成像，它能在對檢測物體無損傷條件下，以二維斷層圖像或三維立體圖像的形式，清晰、準確、直觀地展示被檢測物體的內部結構、組成、材質及缺損狀況。工業CT的基本原理是依據輻射在被檢測物體中的減弱和吸收特性，同物質對輻射的吸收本領與物質性質有關。所以，利用放射性核素或其他輻射源發射出的、具有一定能量和強度的X射線，在被檢測物體中的衰減規律及分布情況，就有可能由探測器陳列獲得物體內部的詳細信息，**用計算機信息處理和圖像重建技術，以圖像形式顯示出來。
工業CT有哪些優勢？
(1)準確定位，圖像更易識別
常規射線檢測技術主要是把三維物體投影到二維平面上，容易造成圖像信息的疊加，如果想要獲得圖像上的信息，沒有經驗的話，對目標進行準確定位和定量測量非常困難。工業CT在對工件進行檢測的時候，能夠給出二維或者三維的圖像，需要測量的目標不會受到周?chē)?xì)節特征的遮擋，所得到的圖像非常容易進行識別。從圖像上能直接獲得目標特征的具體空間位置，形狀以及尺寸信息。
(2)密度分辨能力更高
工業CT具有突出的密度分辨能力，高質量的CT圖像密度分辨率甚至可達到0.3%，跟常規無損檢測技術相比，至少要高一個數量級。
(3)動態響應范圍高
采用高性能探測器的工業CT，探測器的動態響應范圍可達106以上，遠高于膠片和圖像增強器。
(4)圖像更易于存儲、傳輸、分析和處理
由于工業CT圖像直觀，圖像灰度與工件的材料、幾何結構、組分及密度特性相對應，不僅能得到缺陷的形狀、位置及尺寸等信息，結合密度分析技術，還可以確定缺陷的性質，使長期以來困擾無損檢測人員的缺陷空間定位、深度定量及綜合定性問題有了更直接的解決途徑。
工業CT的應用
(1)工件內部氣孔、裂紋等缺陷檢測
工業CT設備對氣孔、夾雜、針孔、縮孔、分層、裂紋等各種常見缺陷具有很高的探測靈敏度，一定范圍內能夠精確地測定缺陷的幾何尺寸。由于復雜零件的結構限制，某些部位的缺陷用傳統的射線照相或超聲檢測方法無法進行探傷。
(2)焊縫質量診斷
利用工業CT掃描技術對鋁鑄件進行孔隙度分析焊縫質量診斷工業CT裝置用于焊接質量檢測，能夠?yàn)榧夹g(shù)人員提供準確的焊縫質量數據，為焊接工藝的改進提供依據。
(3)內部結構及裝配情況檢測
從工業CT效果上看，可以明顯發現結構中藥片狀物體有碎裂情況，并且可以通過三個視圖方向觀察內部結構，效果更直觀，清晰度更高，并且可以在3D中精確定位缺陷位置。
除此之外，工業CT還能夠進行密度分布表征以及提供更好的計量方案。工業CT測量技術已經成為解決復雜疑難質量問題的有效手段，適合用于絕大部分材料和尺寸的檢測任務，無縫對接塑料工程、航空航天、汽車、電子、精密機械及科研檢測等領域的檢測需求。

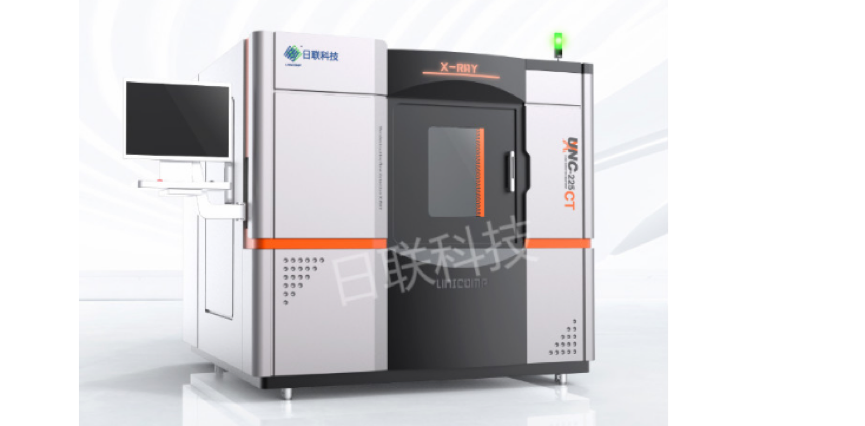

日聯科技專業研發、生產工業X射線無損探傷檢測設備并可根據您的需求提供不同的解決方案。想了解更多產品信息請撥打我們的全國服務熱線：400-880-1456或訪問日聯科技官網：oudun88.com
